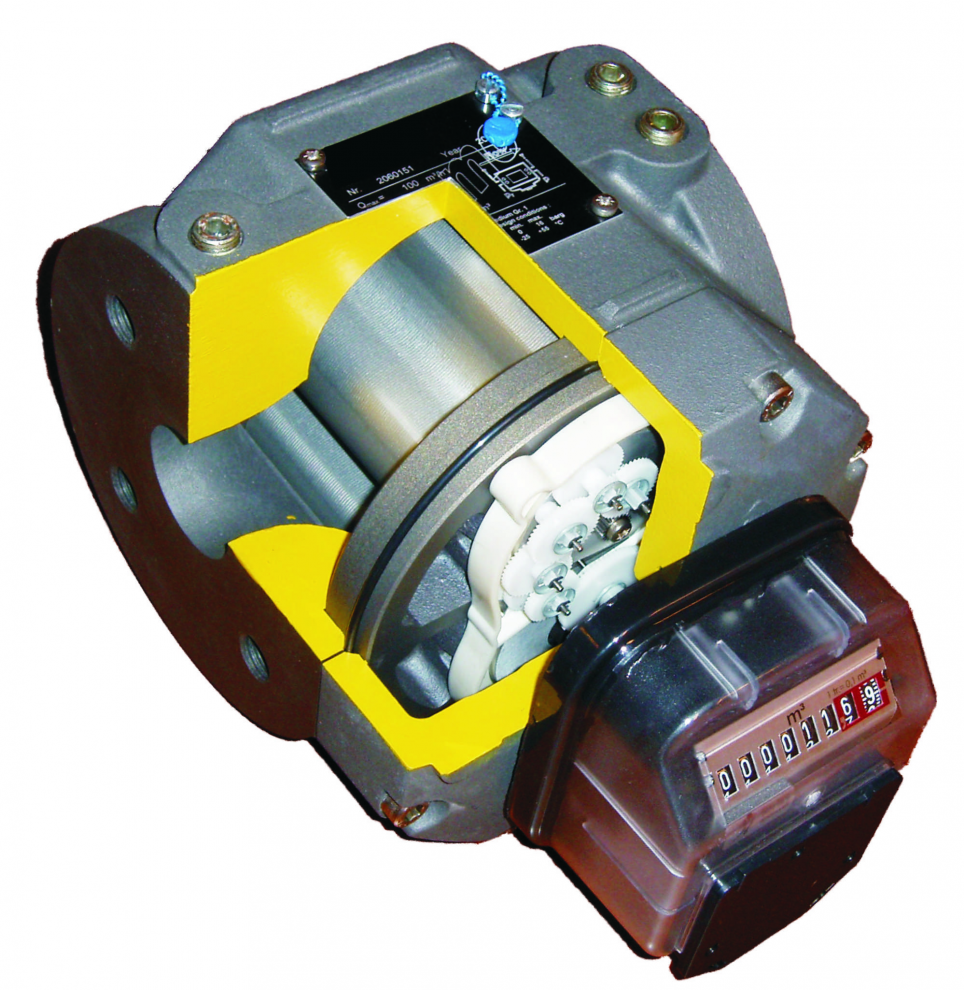

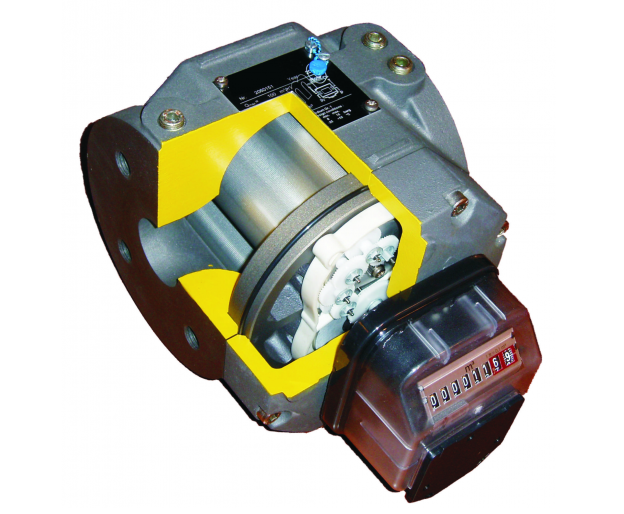

MEDIDOR DE GAS DEL ROTOR

Los contadores de gas de rotor se utilizan en las industrias química y del gas y en la producción de hornos para los siguientes gases:

  • gas natural,
  • gas ciudad,
  • propano,
  • gases inertes

Descripción

El principio de funcionamiento de un contador de gas rotativo es bien conocido. Este es un tipo de medidor de desplazamiento positivo que suministra cantidades predeterminadas de gas utilizando dos rotores contrarrotativos. Cuatro veces por cada revolución se mueve una unidad de volumen constante a través de las cámaras de medición. El volumen de gas que fluye es proporcional al número de revoluciones del dispositivo de salida. El dispositivo de salida de este modelo de medidor de gas rotativo es un embrague magnético especialmente diseñado, una parte del cual está montada dentro del cuerpo del medidor de gas y la otra parte está ubicada en el dispositivo de lectura. El dispositivo de lectura puede ser un indicador mecánico o un indicador electrónico con o sin funciones de comunicación y conversión de volumen.

Ventajas:

  • Reducción del coste de producción, que se refleja en el precio del producto.
  • peso reducido del contador de gas
  • Dimensiones totales reducidas, lo que permite la construcción de estaciones de medición compactas.
  • caída de presión reducida gracias a la forma típica de los impulsores
  • Reducción del costo total de propiedad TCO debido a la reducción de los costos de mantenimiento.
  • Sensibilidad reducida a las tensiones en la instalación gracias a la construcción resistente del cuerpo del contador de gas.
  • Sensibilidad reducida a sobrecargas, contaminación de gas y golpes de presión gracias a la sólida construcción del contador de gas.
  • El medidor de gas es adecuado para su instalación de acuerdo con las directivas locales y los niveles de calidad, manteniendo al mismo tiempo la máxima confiabilidad, rendimiento y precisión.
Características/Especificaciones Técnicas

Presiones nominales

según PN 10/16 y ANSI 150

Versión de alta presión

en desarrollo

Collares

DIN, ANSI, JIS y otros (bajo pedido)

Diámetros nominales

De 1½” a 6” (DN 40 – DN 150)

Rango de medición

Mínimo 160:1 o mejor en condiciones atmosféricas. (Estándar de la Unión Europea – 1:20.)

Caudales

Desde 0,5m 3 /tiempo. hasta 1.000 m 3 /tiempo.

Repetibilidad

0,1%

Precisión de medición

De Qmín a 0,2 Qmáx

±2% o mejor

De 0,2 Qmáx a Qmáx

± 1% o mejor

Rango de temperatura

Estándar

de -25°C a +60°C

A solicitud

de -40°C a +80°C



Valor nominal G

Tamaño

Capacidad nominal Qmáx m 3 /tiempo

Rango

2 x pulso de baja frecuencia (1 pulso por m3)

pulgadas

milímetros

G 16

2”

50

25

1:50

Dakota del Norte

G25

2”

50

40

1:80

Dakota del Norte

G40

2”

50

65

1:100

10

G65

2”

50

100

1:160

10

G100

3"

80

160

1:160

1

G 160T

3"

80

250

1:160

1

G 160

3"

80

250

1:160

1

G250

4”

100

400

1:160

1

G400T

4”

100

650

1:160

1

G400T

6”

150

650

1:160

1

G650T

6”

150

1000

1:160

1

Valor nominal G

Número de tornillos

Tamaño

Dimensiones totales de brida a brida

Altura y profundidad

Peso total en kg

Valores aproximados

pulgadas

milímetros

en mm

en mm

G 16

4

2”

50

171

180

220

10

G25

4

2”

50

171

180

220

10

G40

4

2”

50

171

180

220

10

G65

4

2”

50

171

180

220

10

G100

4/8

3"

80

171

200

280

13

G 160T

4/8

3"

80

171

200

350

21

G 160

4/8

3"

80

241

225

315

27

G250

8

4”

100

241

225

400

30

G400T

8

4”

100

241

225

510

43

G400T

8

6”

150

241

285

510

50

G650T

8

6”

150

241

285

680

61
