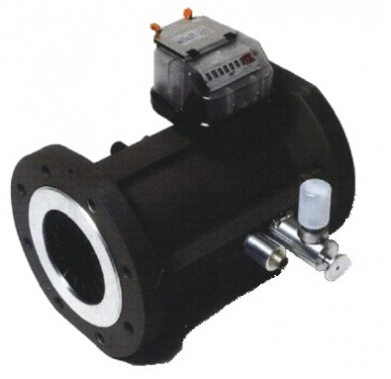

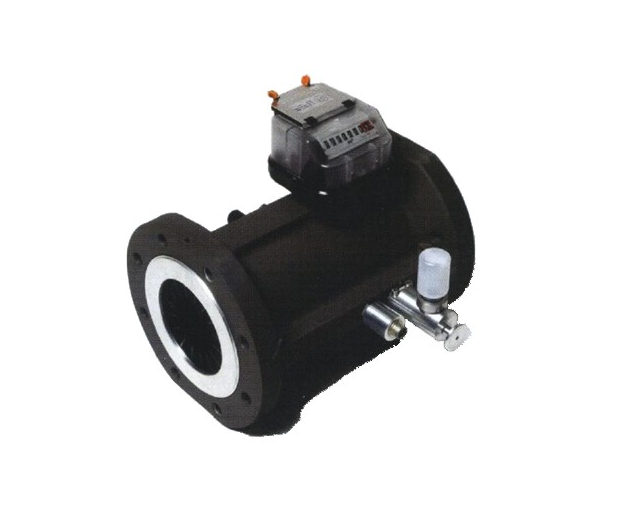

MEDIDOR DE GAS DE TURBINA
Los contadores de gas de turbina se utilizan en las industrias química y del gas y en la producción de hornos para los siguientes gases:
- gas natural,
- gas ciudad,
- propano,
- gases inertes.
Ventajas:
- casete de medidor "RMC" extraíble
- ligero, cuerpo del medidor de aluminio
- diseño optimizado del rodamiento, incluida la compensación de cargas axiales
- protección contra la suciedad y un sistema de aceite completo para lavar el sistema de aceite
- acondicionador de flujo multietapa
- embrague multifunción con un pestillo
- indicador multifunción
- sensores de alta frecuencia con casquillo térmico aislado
El principio de funcionamiento se basa en la medición de la velocidad del gas. El gas que fluye es acelerado y condicionado por la sección rectificadora frontal del medidor de gas. La sección rectificadora condiciona el flujo de gas eliminando remolinos, turbulencias y asimetrías no deseadas en el perfil del flujo antes de que el gas golpee la rueda de la turbina. Las fuerzas dinámicas del fluido hacen girar la rueda de la turbina. El rotor de la turbina está montado en el semieje mediante rodamientos de bolas de acero inoxidable de alta precisión y baja fricción.
El rotor de la turbina tiene palas helicoidales y un ángulo conocido con respecto al flujo de gas. La velocidad angular del rotor de la turbina es proporcional a la velocidad del gas. La rotación del rotor de la turbina y su engranaje principal (ambos montados en la carcasa de presión) accionan una caja de cambios 100% hermética montada externamente. La caja de cambios permite ajustar el error. Encima de la caja de cambios hay montado un contador mecánico reemplazable de ocho dígitos. El medidor suele tener instalados transmisores de impulsos de baja frecuencia.
Valor nominal G | Número de tornillos | Tamaño | Dimensiones totales de brida a brida | Altura y profundidad | Peso total en kg Valores aproximados | ||
pulgadas | milímetros | en mm | en mm | ||||
G 16 | 4 | 2” | 50 | 171 | 180 | 220 | 10 |
G25 | 4 | 2” | 50 | 171 | 180 | 220 | 10 |
G40 | 4 | 2” | 50 | 171 | 180 | 220 | 10 |
G65 | 4 | 2” | 50 | 171 | 180 | 220 | 10 |
G100 | 4/8 | 3" | 80 | 171 | 200 | 280 | 13 |
G 160T | 4/8 | 3" | 80 | 171 | 200 | 350 | 21 |
G 160 | 4/8 | 3" | 80 | 241 | 225 | 315 | 27 |
G250 | 8 | 4” | 100 | 241 | 225 | 400 | 30 |
G400T | 8 | 4” | 100 | 241 | 225 | 510 | 43 |
G400T | 8 | 6” | 150 | 241 | 285 | 510 | 50 |
G650T | 8 | 6” | 150 | 241 | 285 | 680 | 61 |
Otros datos del contador de gas:
Tamaño de tubería mm (pulgadas) | Valor nominal G | Rango de medición (m3/hora) Qmín-Qmáx | Alta frecuencia (Hz) | 2 x baja frecuencia (pulso/m 3 ) | Longitud total (mm) | Presión nominal | Material del cuerpo |
50 (2") | G40 G65 G100 | 8 – 65 10 – 100 8 – 160 | 200 – 400 | 10 10 1 | 150 | ANSI 150 DIN PN10/16 | Aluminio GGG40 Acero carbono |
30 (3“) | G100 G 160 G250 G 400 | 8 – 160 13 – 250 20 – 400 32 – 650 | 200 – 300 | 1 1 1 | 240 | ANSI 150 DIN PN10/16 | Aluminio GGG40 Acero carbono |
100 (4“) | G 160 G250 G 400 G650 | 13 – 250 20 – 400 32 – 650 50 – 1000 | 200 – 300 | 1 1 1 1 | 300 | ANSI 150 DIN PN10/16 | Aluminio GGG40 Acero carbono |
Tamaño de tubería mm (pulgadas) | Valor nominal G | Rango de medición (m3/hora) Qmín-Qmáx | Alta frecuencia (Hz) | 2 x baja frecuencia (pulso/m 3 ) | Longitud total (mm) | Presión nominal | Material del cuerpo |
50 (2") | G40 G65 G100 | 8 – 65 10 – 100 8 – 160 | 200 – 400 | 10 10 1 | 150 | ANSI 150 DIN PN10/16 | Aluminio GGG40 Acero carbono |
30 (3“) | G 100 G 160 G250 G 400 | 8 – 160 13 – 250 20 – 400 32 – 650 | 200 – 300 | 1 1 1 | 240 | ANSI 150 DIN PN10/16 | Aluminio GGG40 Acero carbono |
100 (4“) | G 160 G250 G 400 G650 | 13 – 250 20 – 400 32 – 650 50 – 1000 | 200 – 300 | 1 1 1 1 | 300 | ANSI 150 DIN PN10/16 | Aluminio GGG40 Acero carbono |
