SDL-13

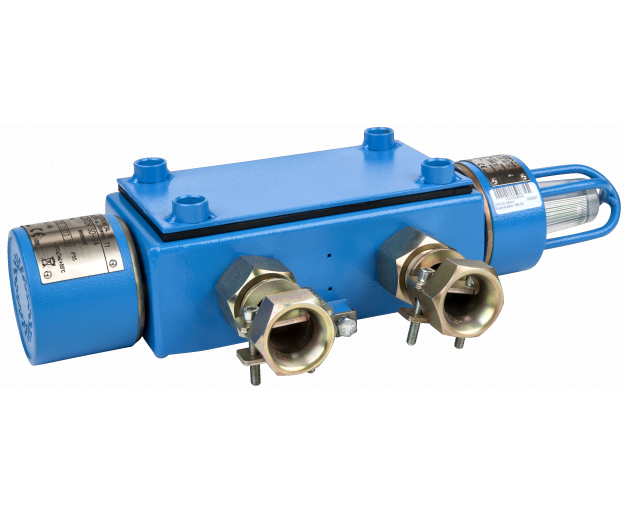

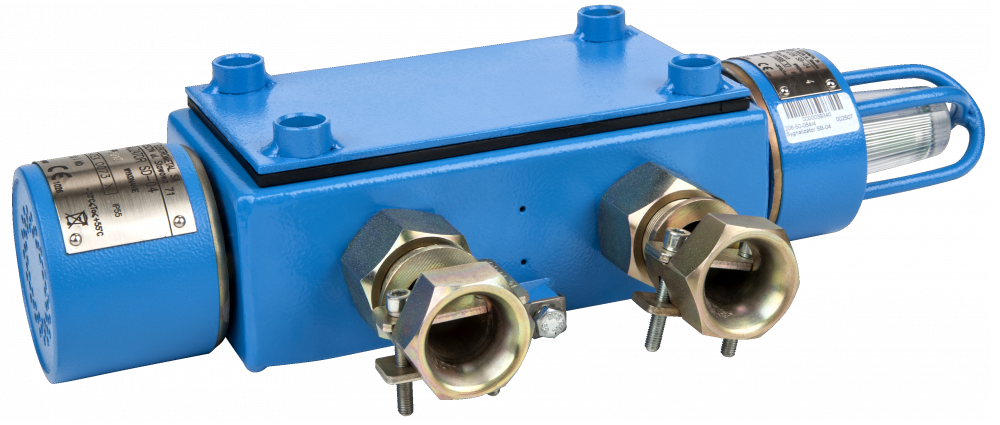

Avisador SDL-13
Certificado:
El avisador SDL-13 se usa para generar señales de advertencia de luz y sonido.
Tiene un nivel de seguridad SIL 1.
El aparato ha sido diseñado para emplearse en excavaciones mineras subterráneas con riesgo de explosión de metano y/o polvo de carbon.
Descripción
- generación de señales de advertencia acústicas y luminosas
- cuatro colores diferentes de señales luminosas
- puede reemplazar el SDL-99/1
- nivel de integridad de seguridad SIL 1
Características/Especificaciones Técnicas
| AVISADOR SDL-13 | |
| Dimensiones exteriores |
versión 1: 310 x 187 x 82 mm
versión 2: 350 x 187 x 82 mm
versión 3: 390 x 187 x 82 mm
versión 4: 258 x 187 x 82 mm
versión 5: 300 x 187 x 82 mm
|
| Peso | max 2,2 kg |
| Certificación ATEX | I M1 Ex ia I Ma |
| No de certificación de análisis tipo CE | TEST 13 ATEX 0065X |
| Grado de protección | IP65 (IP00 desde la parte de los bornes de salida) |
| Rango de temperatura ambiente | -20°C do 55°C |
| Tiempo de retraso de confirmación de comienzo del funcionamiento | max. 0,2 sek |
| Tiempo de espera de confirmación de comienzo del funcionamiento | 1 - 3 sek. |
| Nivel de integridad de seguridad | SIL 1 |
| AVISADOR LUMINOSO SB-13 | |
| Tensión de alimentación | 15V +/- 0,5V |
| Consumo de corriente | max. 125mA (ok. 5mA en el estado de reposo) |
| Color de luz (depende de versión) | rojo, verde, azul, amarillo |
| Tipo de señales de luz | luz intermitente 0,1 / 0,9 sek. |
| Dimensiones | fi 70 x 120 mm |
| AVISADOR ACÚSTICO SD-13 | |
| Tensión de alimentación | 12 – 15V |
| Consumo de corriente | max. 135mA (ok. 5mA en el estado de reposo) |
| Volumen de la señal a una distancia de 1 m del avisador | >90 dB |
| Señal acústica |
600Hz constante
1800Hz constante
2700Hz constante
700Hz intermitente 1Hz
1800Hz intermitente 1Hz
2700Hz intermitente 1Hz
700Hz con desviación ±200Hz (periódo de desviación 1Hz)
|
| Dimensiones | fi 70 x 71 mm |
