SD-04

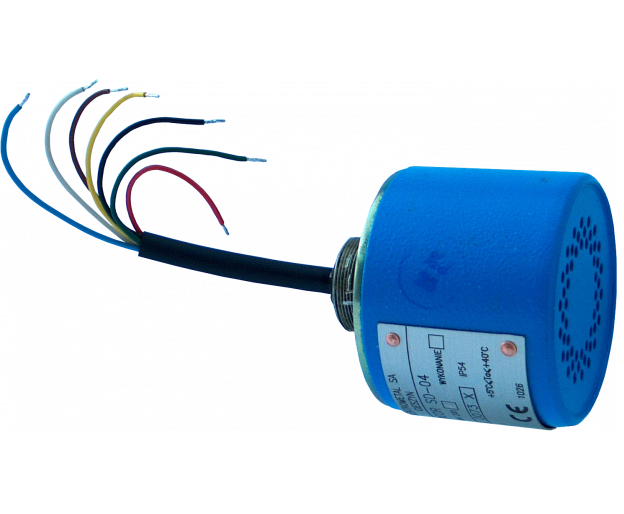

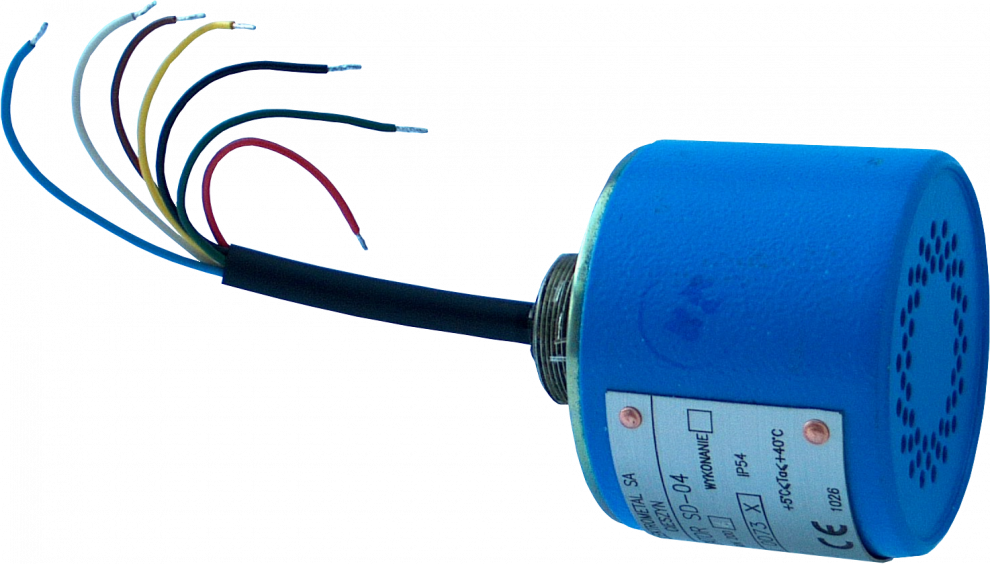

Avisador acústico SD-04
Certificado:
El aparato de señalización acústica SD-04 ha sido diseñado para emplearse ante todo en excavaciones mineras subterráneas con riesgo de explosión de metano.
Descripción
- emisión de señales acústicas de advertencia o informativas.
Tipos de señales acústicas:
- B1 – señal acústica fs = 600 Hz continua
- B2 – señal acústica fs = 700 Hz interrumpida fp = 1 Hz
- B3 – señal acústica fs = 700 Hz desv. +/-200 Hz y periodode desv. fd = 1 Hz
- B4 – señal acústica fs = 1800 Hz interrumpida fp = 1 Hz
- B5 – señal acústica fs = 2700 Hz interrumpida fp = 1 Hz
- B1+B4 – señal acústica fs = 1800 Hz continua
- B1+B5 – señal acústicay fs = 2700 Hz continua
El aparato de señalización está equipado con dos modos de control:
- control de tensión
- control por apretando los contactos de B1 a B5 a la alimentación constante
Características/Especificaciones Técnicas
| Tensión de alimentación | desde 10 V hasta 15 V |
| Consumo de corriente en el estado de reposo | 5 mA ±2 mA |
| Consumo de corriente máximo | 95 mA |
| Volumen de sonido de las señales acústicas (a una distancia de 1 m) | > 90 dB |
| Gama de temperatura de trabajo | desde +5°C hasta +40°C |
| Grado de protección | IP 54 |
| Dimensiones | Φ70 x 71 mm |
| Peso | aprox. 0,75 kg |
| Parámetros de los circuitos de entrada y salida: | |
| B6, B7 | Ui = 15,8 V, Ii = 0,7 A, Li = 0, Ci = 0 |
| B1 a B5, B6 |
Uo = 7,2 V, Io = 14 mA, Li = 0, Ci = 0, Lo = 10 mH, Co = 10 μF
|
