SLOGAN-SG1/08

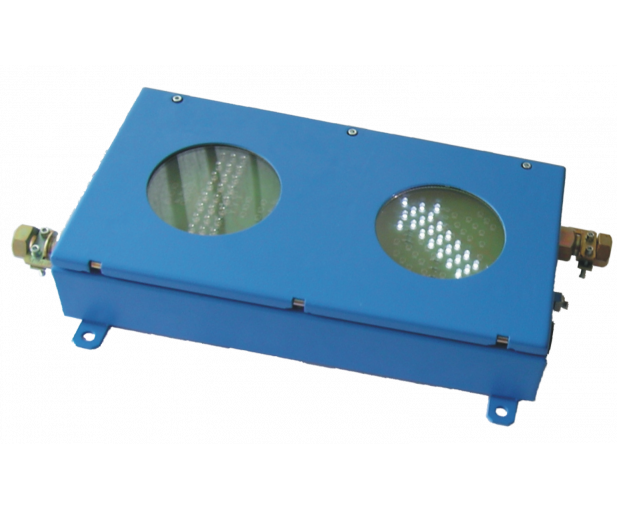

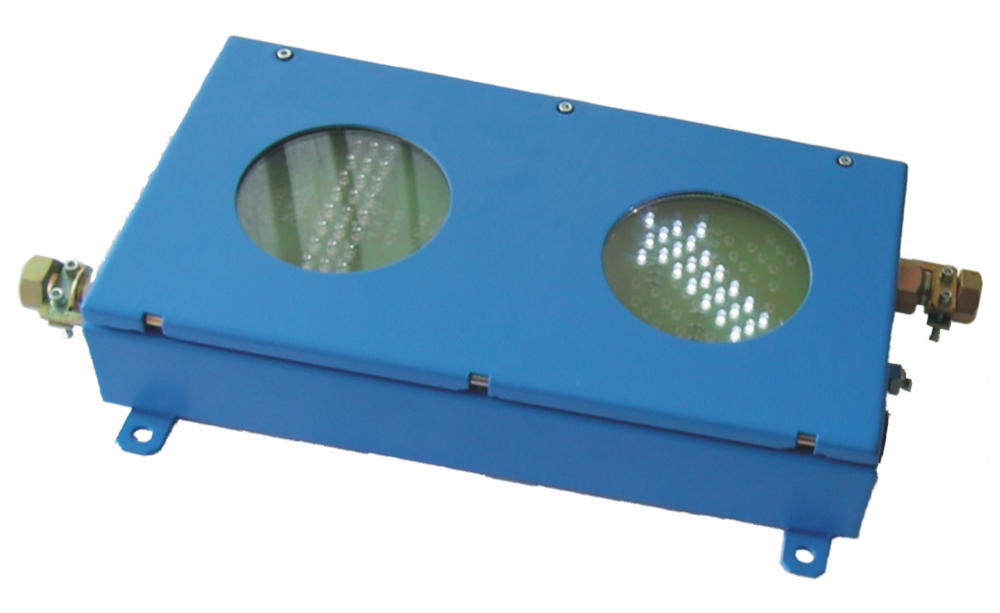

LEMA-SG1/08 ALARMA GRÁFICA
La señal de información se utiliza en las rutas del metro. Está diseñado para mostrar señales ópticas (rectángulo y flechas) en rutas de ferrocarril subterráneo.
El dispositivo está listo para funcionar después de conectar la fuente de alimentación y la señal de control y la señal de confirmación. El dispositivo de señalización se controla a través de la entrada de control. Si aplicamos a la entrada una tensión igual a la tensión de alimentación (11-15,8V), se iluminará una señal (flecha), dependiendo de los elementos instalados. La señal - el rectángulo se iluminará cuando apliquemos un voltaje de 0V a la entrada con relación a la tierra del sistema o cuando el cable de control esté dañado (roto).
Gracias a la salida de confirmación, el dispositivo de señalización le permite obtener información sobre la señal óptica encendida actualmente. Si la señal óptica - rectángulo está encendida, la señal de retroalimentación tiene un nivel igual al nivel de tensión de alimentación. Cuando la señal óptica - flecha está encendida, la señal de realimentación alcanza el nivel de 0V con relación a la tierra del sistema.
Tensión de alimentación (terminales a, b del conector Z1) | 11 – 15,8V | |
Consumo máximo de energía | 80mA | |
Tensión de control (terminal b del conector Z1 y b Z2) | 11 – 15,8V | |
Consumo de corriente de control (terminal b del conector Z1 y b Z2) | 20mA | |
Parámetros de circuitos de entrada y salida. | terminales 1, 2 del conector P1 terminal 3 del conector P1 (entrada) terminal 4 del conector P1 (salida) | Ui = 15,8 V, Ii = 0,7 A, Li = 0, Ci = 0 Ui = 15,8 V, Ii = 0,7 A, Li = 0, Ci = 0 Uo = 15,8 V, Io = 0,7 A, Lo = 0, Co = 0 |
Diámetro exterior de los cables de conexión. | 10 a 15 mm | |
Sección transversal del núcleo del cable de conexión | 1,5 mm2 | |
Rango de temperatura de funcionamiento | -20ºC - +40ºC | |
Humedad relativa a 40° C | hasta 95% | |
Grado de protección | IP 54 | |
Fuente de alimentación | Fuente de alimentación Ex (ZSI-94/1) | |
Dimensiones | 430x265x80mm | |
Masa | aproximadamente 8 kilogramos | |
Certificado de examen de tipo CE nº: | FTZU 07 ATEX 0218 X | |
Característica de estructura a prueba de explosiones | Ex I M2 Ex ib I | |
