SLOGAN-SGA/09

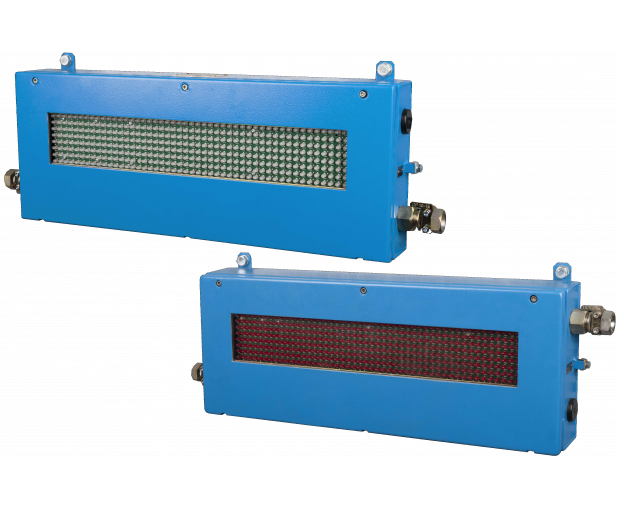

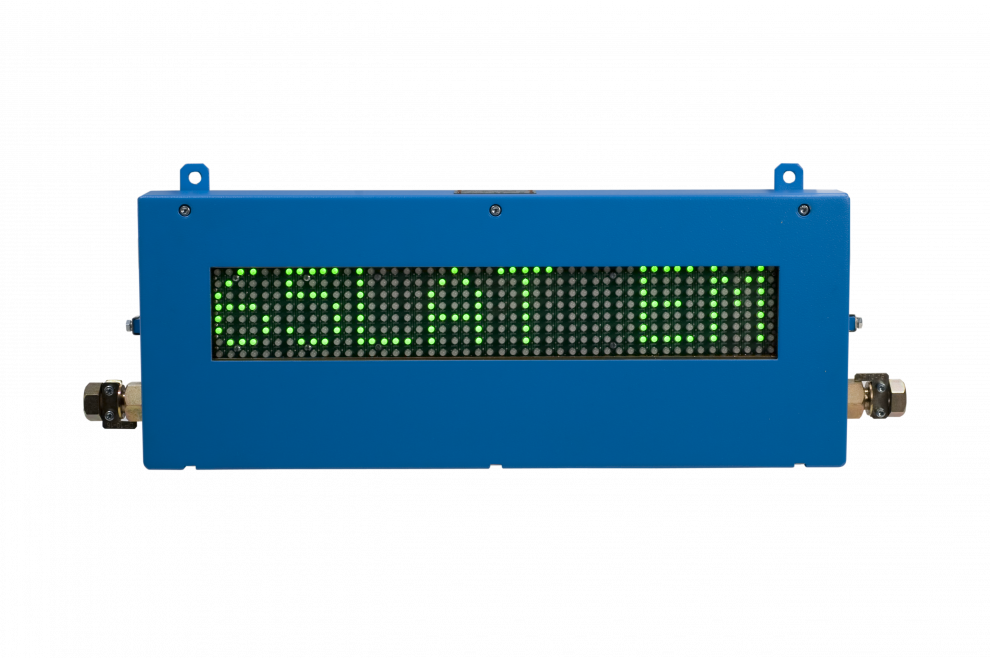

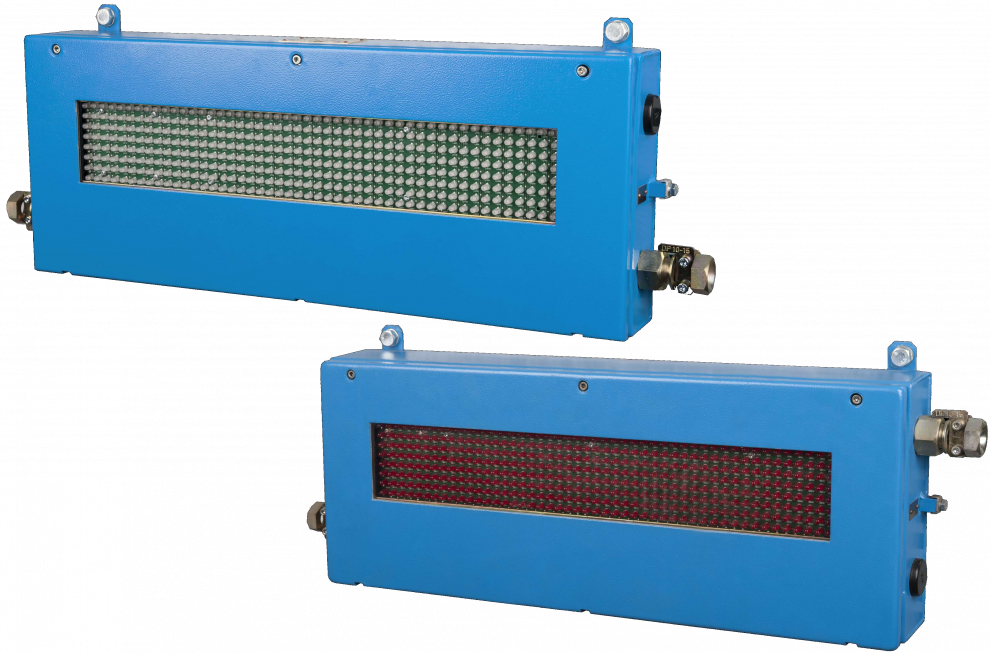

SLOGAN-SGA/09 SEÑALADOR GRÁFICO-ALFANUMÉRICO
El Señalizador Gráfico-Alfanumérico SLOGAN-SGA/09 muestra mensajes de advertencia o información programados en su memoria en tres colores: rojo, verde o amarillo
El dispositivo de señalización SGA/09 muestra textos fijos, pulsantes, desplazables y gráficos sencillos en tres colores disponibles: rojo, verde y amarillo. Para mensajes cortos, de hasta 8 caracteres, el mensaje se muestra sin desplazarse por el texto. Al seleccionar un mensaje más largo, de hasta 64 caracteres, el dispositivo de señalización lo muestra automáticamente activando el desplazamiento del texto. El interruptor SW4 se utiliza para asignar un número de identificación al dispositivo (según la Fig. 4). Cuando el número de identificación es cero, la selección de visualización de uno de los 64 mensajes disponibles se realiza de forma remota mediante el enlace serie RS485.
Tensión de alimentación (terminales a, b del conector Z1) | 12 - 15,8V | |
Consumo máximo de corriente (bornes a,b del conector Z1) | 80mA | |
Número de mensajes mostrados | 64 | |
Número de caracteres mostrados simultáneamente | 8 | |
Número de caracteres de texto a mover | 64 | |
Parámetros del circuito de entrada | terminales 1, 2 Terminales AB (7, 8) Interfaz RS485 (también amplificador RS485) | Ui = 15,0 V, Ii = 2 A, Li = 0, Ci = 0 Ui = 15,0 V, Li = 07 V, Ci = 0, Uo = 5,4 V, Io = 172 mA, Lo = 1 mH, Co = 10 μF |
Diámetro exterior de los cables de conexión. | 10 a 15 mm | |
Sección transversal del núcleo del cable de conexión | 1,5 mm2 | |
Rango de temperatura de funcionamiento | -20ºC - +40ºC | |
Humedad relativa a 40° C | hasta 95% | |
Grado de protección | IP 54 | |
Fuente de alimentación | Fuente de alimentación Ex (ZSI-94/1) | |
Dimensiones | 600x235x115mm | |
Masa | aproximadamente 10,5 kilogramos | |
Certificado de examen CE de tipo No | FTZU 09 ATEX 0270X | |
Característica de estructura a prueba de explosiones | Ex IM2 Ex ib I Mb | |
