LEMA-SS/08 SEÑAL DE TRÁFICO

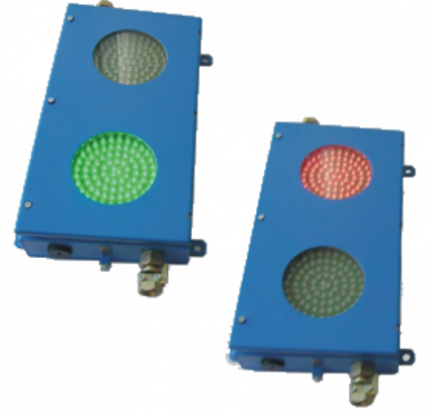

La señal muestra señales ópticas de "parada" o "adelante" en las rutas del metro.
El dispositivo está listo para funcionar después de conectar la fuente de alimentación, la señal de control y la señal de confirmación. El dispositivo de señalización se controla a través de la entrada de control. Si aplicamos un voltaje igual al voltaje de alimentación (11-15,8 V) a la entrada, se encenderá la luz verde: "conduciendo". La luz roja de "stop" se encenderá cuando apliquemos tensión de 0V a esta entrada con relación a la tierra del sistema o cuando el cable de control esté dañado (roto).
Gracias a la salida de confirmación, el dispositivo de señalización le permite obtener información sobre la señal óptica encendida actualmente. Si la luz roja está encendida, la señal de retroalimentación tiene un nivel igual al nivel de tensión de alimentación. Cuando el indicador verde está encendido, la señal de retroalimentación alcanza el nivel de 0 V en relación con la tierra del sistema.
Tensión de alimentación (terminales a, b del conector Z2) | 11 – 15,8V | |
Consumo máximo de energía | 80mA | |
Tensión de control (terminal b del conector Z1 y b Z2) | 11 – 15,8V | |
Consumo de corriente de control (terminal b del conector Z1 y b Z2) | 20mA | |
Parámetros del circuito de entrada | terminales 1, 2 terminal 3 del conector P1 (entrada) terminal 4 del conector P1 (salida) | Ui = 15,8 V, Ii = 0,7 A, Li = 0, Ci = 0 Ui = 15,8 V, Ii = 0,7 A, Li = 0, Ci = 0 Uo = 15,8 V, Io = 0,7 A, Lo = 0, Co = 0 |
Diámetro exterior de los cables de conexión. | 6 a 12 mm | |
Sección transversal del núcleo del cable de conexión | 1,5 mm2 | |
Rango de temperatura de funcionamiento | -20ºC - +40ºC | |
Humedad relativa a 40° C | hasta 95% | |
Grado de protección | IP54 | |
Fuente de alimentación | Fuente de alimentación Ex (ZSI-94/1) | |
Dimensiones | 430x265x80mm | |
Masa | aproximadamente 8 kilogramos | |
Certificado de examen de tipo CE nº: | FTZU 07 ATEX 0217X | |
Característica de estructura a prueba de explosiones | Ex I M2 Ex ib I | |
