FERPI-5

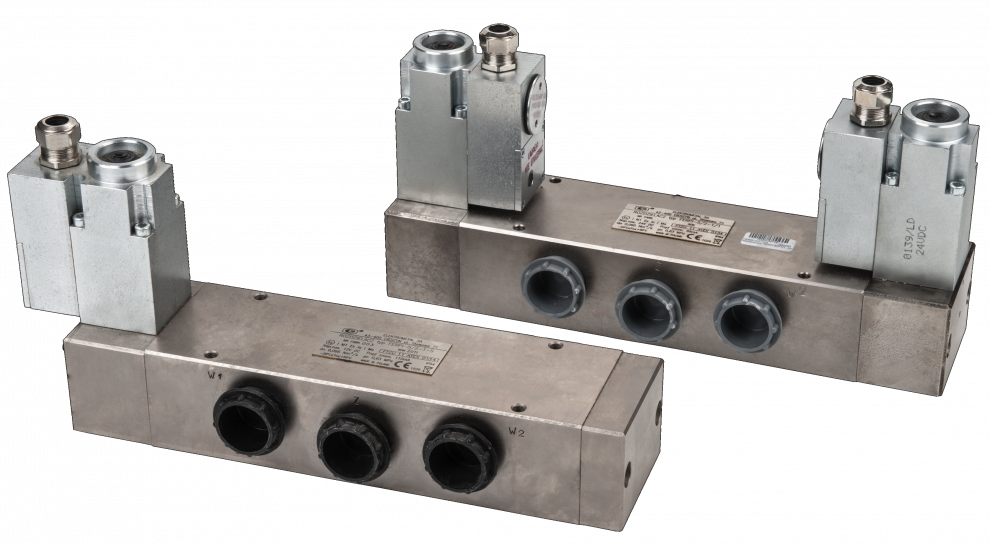

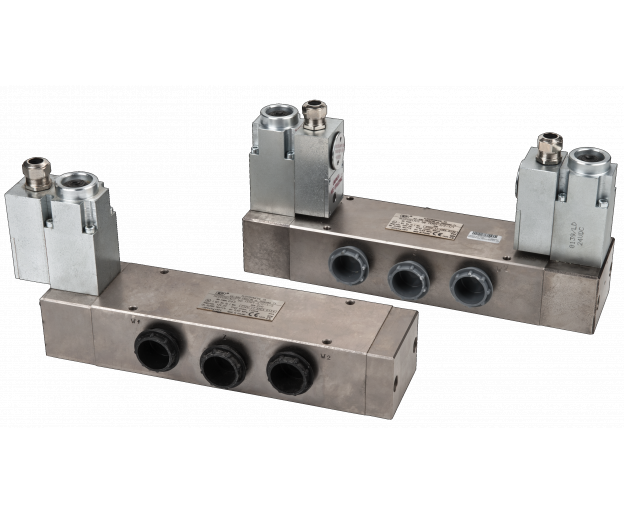

Distribuidor electroneumático intrinsicamente seguro FERPI-5
Certificado:
El distribuidor electroneumático intrínsecamente seguro de tipo FERPI-5 está diseñado para el control eléctrico de la dirección de flujo del aire comprimido que se suministra a los receptores, como los servomotores y los motores neumáticos utilizados en máquinas y equipos que operan en plantas mineras subterráneas con riesgo de explosión de metano y/o polvo de carbon.
Características/Especificaciones Técnicas
| Parámetro | Valor (unidad) |
| Intensidad nominal del flujo de aire Qn | 5700 Nl/min |
| Presión máxima de funcionamiento Pmax | 1 MPa |
| Presión nominal Pn | 0,63 MPa |
| Presión mínima Pmin | 0,20 MPa |
| Diámetro nominal del paso Dn | 25 mm |
| Precisión de filtrado recomendada en la fuente de alimentación δ | 25 μm |
| Humedad relativa | 25 % |
| Rango de temperatura ambiente To | -20oC hasta +60oC |
| Tensión de trabajo U |
12 V15% DC (FERPI-5/2-1-S)
24 V DC (FERPI-5/2-1)
|
| Corriente nominal In | 110 mA |
| Tensión máxima Ui |
15 V (FERPI-5/2-1-S)
25 V (FERPI-5/2-1)
|
| Corriente máxima de la fuente de alimentación utilizada Ii |
2A (FERPI-5/2-1-S) 1A (FERPI-5/2-1) |
| Protección contra sobrepaso del corriente (fusible) Ib |
250 mA (FERPI-5/2-1-S)
125 mA (FERPI-5/2-1)
|
| Cantidad permisible de sobremarcha ƒma | 60 cantidad de ciclos/min |
| Duración máxima del ciclo de funcionamiento del electroimán tmax | funcionamento constante |
| Grado de protección de la caja | IP 54 |
| Especificación de la construcción antiexplosiva | Ex I M1 Ex ia I Ma |
| Certificación tipo ATEX | FTZÚ 11 ATEX 0134 |
| Peso m |
8,8 kg (FERPI-5/2-1-S) 11 kg (FERPI-5/2-1) |
