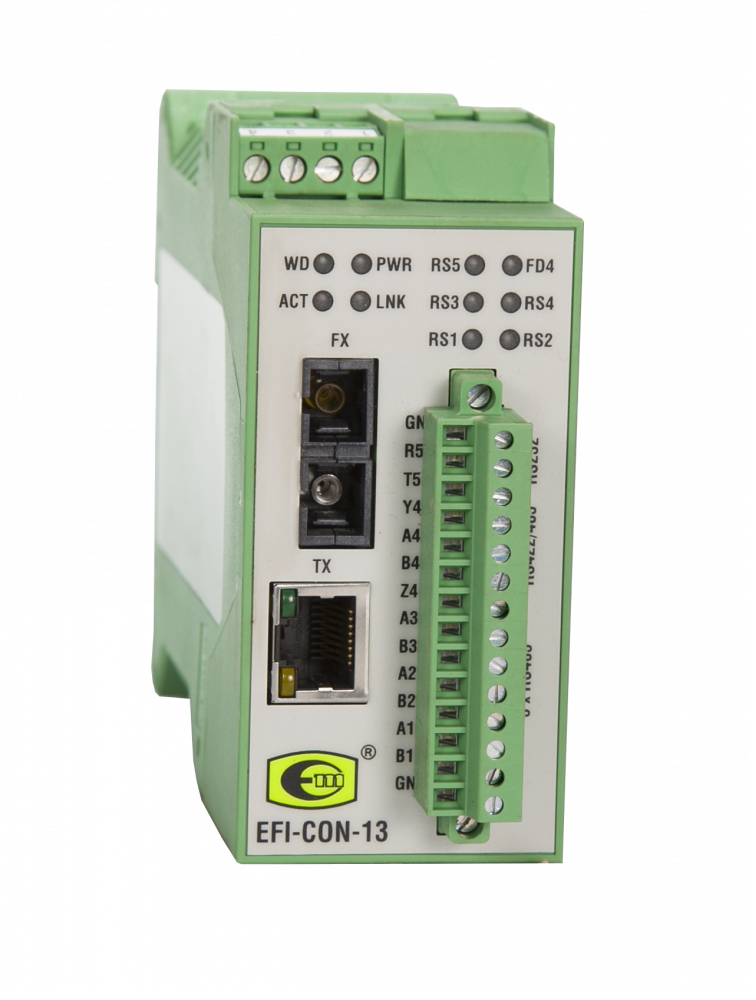

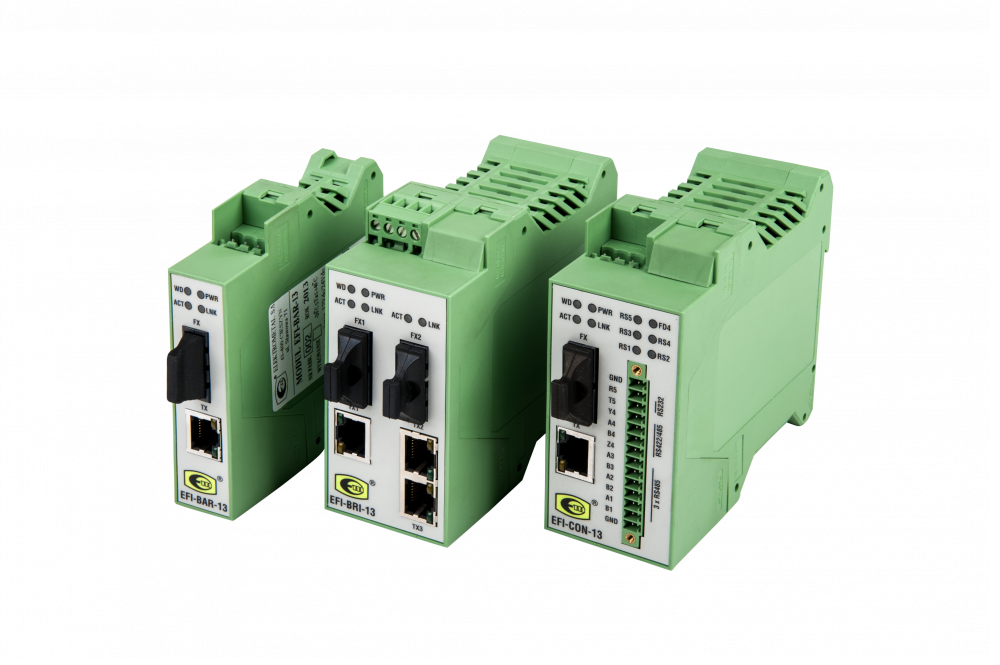

Módulo EFI-CON-13 Actúa como un convertidor de datos enviados a través de varios estándares de comunicación. Se puede utilizar como:
- Servidor de puerto serie RS-232/422/485 con salida Ethernet sobre par trenzado o fibra óptica,
- Convertidor de medio Ethernet de par trenzado de cobre a fibra óptica monomodo: la comunicación se puede realizar mediante un par de fibras o una sola fibra (según la versión),
- un dispositivo que implementa una conexión Ethernet redundante (anillo) basada en las interfaces Ethernet disponibles.
El módulo se puede utilizar como dispositivo de acompañamiento con salidas de fibra óptica "op is" (versión 2) o como dispositivo intrínsecamente seguro (versión 1).
Es un módulo configurable, equipado con un conector RJ45, un conector de fibra óptica SC y cinco conectores serie RS (3x RS-485, 1x RS-232/422, 1x RS-232). Permite conectar dispositivos equipados con conectores serie a la red Ethernet. Además, te permite crear redes RING. El modo de funcionamiento se configura a través de un navegador web.
- intrínsecamente seguro: todos los conectores son intrínsecamente seguros,
- Construcción estándar: solo los conectores de fibra óptica son intrínsecamente seguros.
El módulo EFI-CON-13 (o EFI-CON-13/B) es un módulo utilizado para convertir el estándar Ethernet (100Base-TX o 100Base-FX) en transmisión en serie en RS-485, RS-422 o RS- 232 estándar. También puede actuar como convertidor de medio de transmisión entre los estándares Ethernet 100Base-TX y 100Base-FX. Una implementación adecuada permite la comunicación de fibra óptica bidireccional utilizando dos fibras monomodo, así como utilizando una única fibra monomodo en dos longitudes de onda electromagnéticas diferentes.
El módulo está equipado con un único conector Ethernet RJ45, un único conector de fibra óptica SC y un conector Combicon con las siguientes interfaces:
- tres interfaces RS-485: dos cables,
- una interfaz RS-485/RS-422 – cuatro cables,
- una interfaz RS-232 – tres cables.
Parámetros básicos del módulo EFI-CON-13
| Nombre del parámetro | Valor (unidad) | |
| Tensión de alimentación | ejecución 1 | 12÷15VCC |
| ejecución 2 | 12÷24VCC | |
| Consumo máximo de corriente | 320mA | |
| Número de interfaces RS-485 de dos hilos | 3 | |
| Número de interfaces RS-485/RS-422 de cuatro hilos | 1 | |
| Número de interfaces RS-232 de tres hilos | 1 | |
| Número de puertos Ethernet: estándar TX | 1 | |
| Número de conectores Ethernet - Conectores SC | 1 | |
| Longitud máxima de fibra óptica para un transceptor de fibra dual – opción N2 | 30km (ver nota) | |
| Longitud máxima de fibra óptica para transceptores de fibra única: opciones N3 y N5 | 15km (ver nota) | |
| Diámetro máximo del cable del conector Combicon | 2,5 mm2 | |
| Rango de temperatura de funcionamiento | ejecución 1 | -20°C ÷ +40°C |
| ejecución 2 | -20°C ÷ +60°C | |
| Grado de protección de la vivienda | IP 20 | |
| Clasificación de transmisores de fibra óptica. | Clase 1 | |
| Característica de construcción | ejecución 1 |  I M1 Ex ia [op es Ma] I Ma |
| ejecución 2 | Yo (M1) [Ex op es Ma] Yo | |
| Número de certificado | PRUEBA 13 ATEX 0041X | |
| Dimensiones del módulo | 114,5x99x45,2mm | |
| Masa | 0,25 kg | |

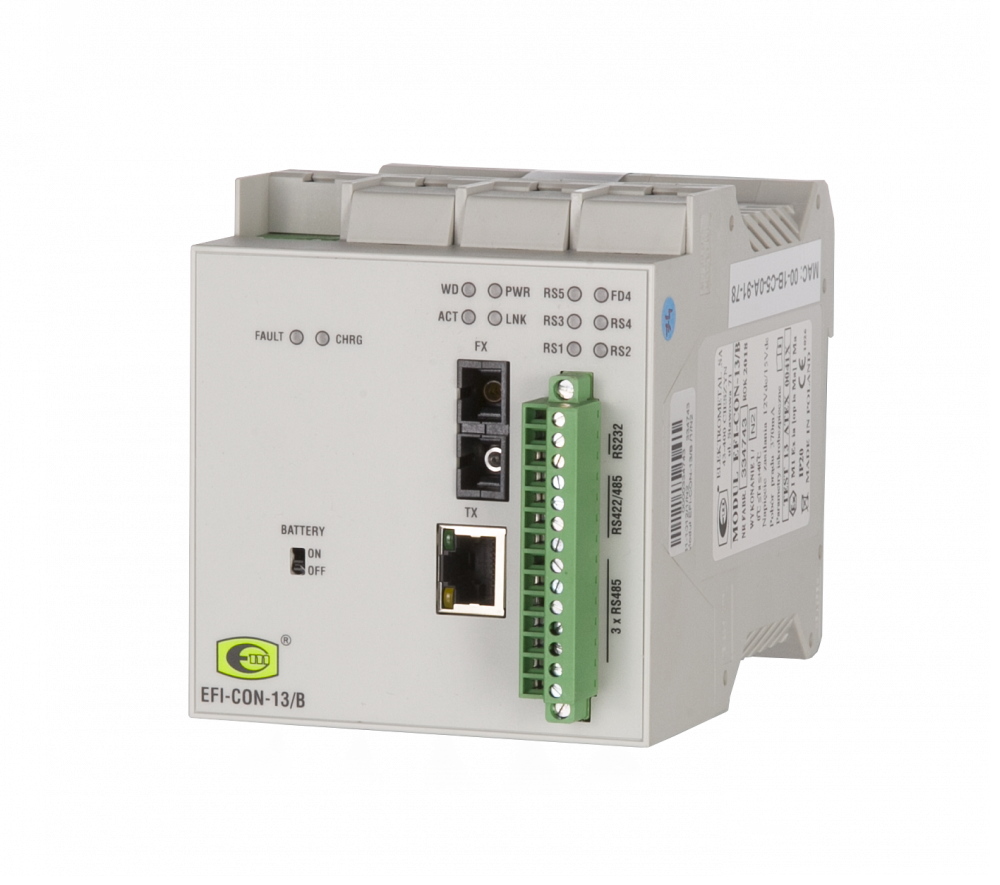

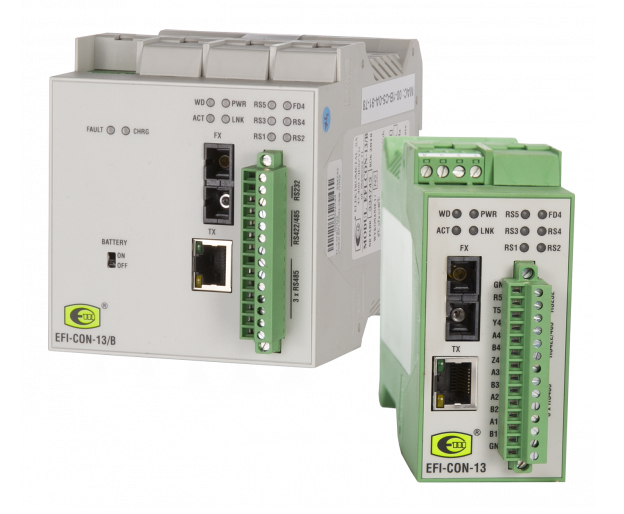

Parámetros básicos del módulo EFI-CON-13/B
| Nombre del parámetro | Valor (unidad) | |
| Tensión de alimentación | ejecución 1 | 12÷15VCC |
| ejecución 2 | 12÷24VCC | |
| Consumo máximo de corriente | 370mA | |
| Tipo de batería utilizada | iones de litio | |
| Duración mínima de la batería | 8h | |
| Tiempo máximo de carga de la batería | 72h | |
| Número de interfaces RS-485 de dos hilos | 3 | |
| Número de interfaces RS-485/RS-422 de cuatro hilos | 1 | |
| Número de interfaces RS-232 de tres hilos | 1 | |
| Número de puertos Ethernet: estándar TX | 1 | |
| Número de conectores Ethernet - Conectores SC | 1 | |
| Longitud máxima de fibra óptica para un transceptor de doble fibra – opción N2 | 30km (ver nota) | |
| Longitud máxima de fibra óptica para transceptores de fibra única: opciones N3 y N5 | 15km (ver nota) | |
| Diámetro máximo del cable del conector Combicon | 2,5 mm2 | |
| Rango de temperatura de funcionamiento | ejecución 1 | 0°C ÷ +40°C |
| ejecución 2 | 0°C ÷ +45°C | |
| Grado de protección de la vivienda | IP 20 | |
| Clasificación de transmisores de fibra óptica. | Clase 1 | |
| Característica de construcción | ejecución 1 | I M1 Ex ia [op es Ma] I Ma |
| ejecución 2 | Yo (M1) [Ex op es Ma] Yo | |
| Número de certificado | PRUEBA 13 ATEX 0041X | |
| Dimensiones del módulo | 114,5x99x90,2mm | |
| Masa | 0,7 kilos | |
Atención:
Las longitudes máximas de fibra dadas en la tabla anterior corresponden aparámetros incluidos en las hojas de datos del fabricante del transceptor de fibra óptica.
